Dodatecna montaz AUX pro RD4


Tento audio vstup slouzi k pripojeni externiho zdroje audio signalu

typicky treba z Ipod nebo MP3 prehravace. Pro vyrobu budeme potrebovat kvalitni stineny kabel

(delky dle umisteni konektoru) tri piny MOLEX do most konektoru:





Pak dle vlastni montaze bud 2x cinch nebo jen stereo jack.



1.nejdrive vytahneme radio pomoci dvou torxu po stranach

2.vyjmeme anteni konektor-y a hlavni MOST konektor

3.radio dame bokem,zajima nas most konektor ,resp jeho bila cast

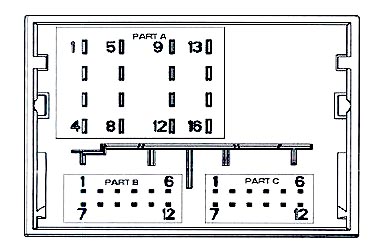

z obrazku MOST konektoru nas zajima PARTB ,zminovany bily konektor

Zde je jeho pinout:

Pin 1: audio pravy AUX 2

Pin 2: audio ground AUX 2

Pin 3: Nc

Pin 4: audio pravy AUX 1

Pin 5: Nc

Pin 6: Nc

Pin 7: audio levy AUX 2

Pin 8: Nc

Pin 9: Nc (mic)

Pin 10: audio levy AUX 1

Pin 11: audio ground AUX 1

Pin 12: Nc





4.z MOST konektoru vyjmeme cast PARTB ,je tam takova mala zapadka

konektor se sklada ze dvou casti, obalu a vlastniho konektoru



5.pripravime si stineny audio kabel tak ze na jednu stranu osadime tri piny

na druhou jak jsem psal zalezi na kazdem z vas co si date



6.z popisu je jasne co nas zajima a osadime piny

na pin 4 pripojime pravy kanal audio vstupu



na pin 10 pripojime levy kanal audio vstupu



na pin 11 pripojime stineni

7.je mozne jeste pripojit na piny 1,2,7 i druhy aux ale u nekterych radii tento neni dostupny !

8.konektor (PARTB) zase poskladame opacnym zpusobem,vlozime do MOST a cele znovu pozapojujeme k

radiu



9.radio dame na puvodni misto



ted je uz jen nutne diagnostikou v radiu povolit zmineny aux

prikladam jeste navod na montaz originalniho boxu ktery je mozne koupit v citroenu nebo peugeotu

je to takovy obrazkova verze ktera by mnohym mohla pomoct

Navod


hezky poslech, Martin
